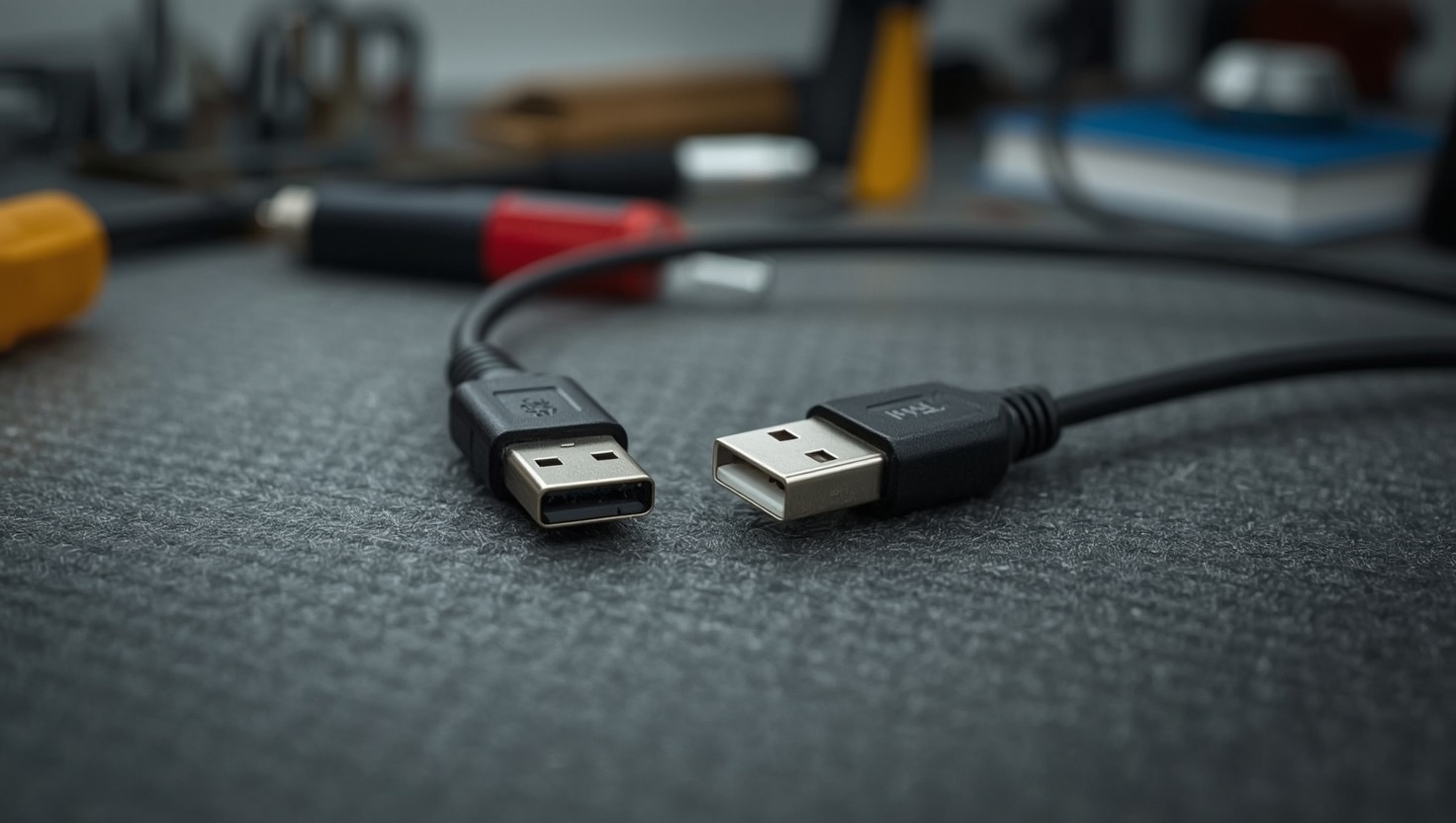

USB-Kabel Typ A auf A: Einsatzgebiete und technische Grenzen

Ein USB-Kabel Typ A auf A gehört zu den ungewöhnlicheren Kabeln im Zubehör-Regal — und genau das macht es zum Thema für eine präzise Betrachtung. Während der USB-A-Anschluss an nahezu jedem PC, Ladegerät und Hub zu finden ist, wirft ein Kabel mit zwei identischen A-Steckern sofort die Frage auf: Wofür brauche ich das überhaupt, und was passiert, wenn ich es falsch einsetze?

Dieser Artikel klärt die technischen Grundlagen, nennt die tatsächlichen Einsatzszenarien — von proprietären Festplattengehäusen bis zu spezieller Mess-Hardware — und erklärt, warum ein USB-A-auf-A-Kabel zwischen zwei Standard-PCs im besten Fall gar nichts tut und im schlechtesten Fall Hardware beschädigt.

Was ist ein USB-Kabel Typ A auf A? Der Stecker-Standard erklärt

Der USB-Typ-A-Stecker ist der am weitesten verbreitete USB-Stecker überhaupt. Er hat eine rechteckige, flache Form mit vier Kontakten (USB 2.0) beziehungsweise neun Kontakten in gestapelter Anordnung (USB 3.x). Die Buchse findet sich an PCs, Laptops, Hubs, Netzteilen und Monitoren. Der Stecker sitzt an der Kabelseite von Mäusen, Tastaturen, USB-Sticks und unzähligen anderen Peripheriegeräten.

Die Pin-Belegung ist bei USB 2.0 eindeutig: Pin 1 ist VBUS (+5 V), Pin 2 ist D−, Pin 3 ist D+ und Pin 4 ist GND. Bei USB 3.x kommen fünf weitere Pins hinzu, die die SuperSpeed-Kanäle (SS TX−/+, SS RX−/+) sowie einen zusätzlichen GND führen.

Das USB-Protokoll basiert auf einer strikten Host-Peripherie-Hierarchie. Ein USB-Host (z. B. ein PC) speist VBUS mit 5 V und initiiert alle Transaktionen. Ein USB-Gerät (z. B. eine Maus) nimmt diese Spannung ab und antwortet auf Anfragen des Hosts. Dieses Prinzip ist grundlegend für das Verständnis, warum ein USB-A auf USB-A Kabel nicht einfach zwei beliebige Geräte verbinden kann.

Ein Kabel mit zwei A-Steckern verbindet physisch zwei Host-seitige Anschlüsse miteinander. Das ist etwas grundlegend anderes als ein normales USB-Kabel, das einen A-Stecker (Host-Seite) mit einem B-, Micro-B- oder C-Stecker (Gerätseite) kombiniert. Wer mehr über die Abgrenzung zwischen den USB-Generationen wissen möchte, findet auf ideraid.de einen eigenen Artikel zu den USB-A zu USB-C Unterschieden.

Spezielle Einsatzgebiete: Wann wird ein USB-Stecker auf A-Stecker benötigt?

Auf den ersten Blick scheint ein USB-Kabel A auf A ein Kuriosum ohne klaren Verwendungszweck zu sein. Tatsächlich gibt es einige definierte Szenarien, in denen dieses Kabelformat sinnvoll — oder sogar zwingend erforderlich — ist.

Externe Festplattengehäuse und proprietäre Peripherie

Einige ältere externe Festplattengehäuse, optische Laufwerke und Scan-Stationen wurden mit zwei USB-A-Steckern ausgeliefert. Der Hintergrund: Das Gerät bezieht seinen Strom über einen der A-Stecker, während der zweite für den Datentransfer zuständig ist. In dieser Konfiguration übernimmt das Gerät intern die Rolle eines USB-Geräts — es gibt also einen integrierten Controller, der die Host-Hierarchie korrekt handhabt. Das Kabel selbst ist hier ein passives Verbindungselement zwischen zwei definierten Rollen.

USB-Hubs mit Dual-A-Eingang

Manche älteren 4-Port-Hubs ohne eigenes Netzteil verwendeten zwei A-Stecker, um bei stromhungrigen Geräten mehr Leistung vom Host abzurufen. Der Hub präsentiert sich dem Host als ein einziges Gerät, zieht aber über beide Stecker bis zu 2 × 500 mA = 1 A (bei USB 2.0). Dieses Design ist heute weitgehend obsolet, da USB 3.0 bis zu 900 mA über einen einzigen Port liefert und USB Power Delivery höhere Ströme regelt.

Messtechnik, Industrieautomation und Embedded-Systeme

In der Industriemesstechnik und bei Embedded-Entwicklungsboards (z. B. bestimmte FPGA-Boards oder Scope-Module) taucht das USB-auf-USB-Kabel im Format A-auf-A auf, weil das Gerät intern einen USB-Bridge-Chip trägt, der es als USB-Gerät am Host anmeldet. Der A-Stecker auf der Geräteseite ist dabei eine bewusste Design-Entscheidung des Herstellers — nicht eine Einladung, beliebige A-Ports miteinander zu verbinden.

USB-Netzwerk-/Datentransfer-Kabel (Host-to-Host)

Eine Sonderkategorie sind sogenannte USB-Netzwerkkabel oder Easy-Transfer-Kabel. Diese sehen von außen wie ein USB-A auf USB-A Kabel aus, enthalten aber intern einen aktiven Chip — in der Regel einen USB-Bridge-Controller, der beide Seiten als separate USB-Geräte an ihren jeweiligen Hosts anmeldet. Die Elektronik im Kabel übernimmt die Protokollkonvertierung; ein direktes Kurzschließen zweier Host-Ports findet dabei nicht statt. Solche Kabel werden für Datenmigration unter Windows oder Linux eingesetzt und kosten entsprechend mehr als ein einfaches passives Kabel.

Technische Grenzen und Pin-Belegung: Warum A-auf-A Kabel riskant sein können

Hier liegt der kritische Punkt, den jede Beschreibung eines USB-A auf USB-A Kabels klar benennen muss: Ein passives Kabel mit zwei A-Steckern zwischen zwei Standard-PC-Ports zu stecken, ist technisch gefährlich.

Das VBUS-Kurzschluss-Problem

Beide USB-A-Host-Ports liefern auf Pin 1 jeweils +5 V (VBUS). Verbindet man sie über ein passives Kabel, werden zwei Spannungsquellen mit möglicherweise minimal unterschiedlichen Ausgangsspannungen direkt parallelgeschaltet. Im günstigsten Fall löst der USB-Controller des einen oder beider PCs seinen internen Überstromschutz aus, und der Port wird deaktiviert. Im ungünstigen Fall — bei Controllern ohne ausreichende Schutzschaltung, wie sie in älteren Mainboards oder günstigen Hubs zu finden sind — fließt ein unkontrollierter Ausgleichsstrom, der Leiterbahnen, Sicherungen oder den USB-Controller selbst beschädigt.

Dieser Effekt tritt auf, bevor auch nur ein Bit Daten übertragen wurde. Der Schaden ist rein elektrischer Natur und entsteht allein durch das Verbinden der beiden VBUS-Leitungen.

Das Protokollproblem: Zwei Hosts, kein Device

Selbst wenn man das VBUS-Problem durch Trennung der 5-V-Leitung lösen würde (was manche Bastler versuchen), bleibt das Protokollproblem bestehen. USB benötigt zwingend genau einen Host, der den Bus verwaltet, und mindestens ein Gerät, das auf Anfragen antwortet. Zwei Hosts ohne einen dazwischengeschalteten Controller — wie ihn das oben erwähnte Host-to-Host-Kabel enthält — können keine USB-Verbindung aufbauen. Es gibt keine gültige USB-Transaktion, weil beide Seiten auf den jeweils anderen als Host warten.

Wer mehr über die Grundlagen moderner USB-Standards verstehen möchte, findet eine übersichtliche Erläuterung im Artikel zum USB-C Anschluss.

USB 3.x macht es nicht sicherer

Bei USB 3.0 und höher kommen die SuperSpeed-Leitungen hinzu (SS TX und SS RX, differenziell). Auch hier gilt: Zwei Host-Ports verbinden ebenfalls zwei SS-Transmitter und zwei SS-Receiver miteinander, was kein gültiges Kanalmodell ergibt. Die zusätzlichen Pins erhöhen nur die Anzahl der möglichen Konfliktpunkte.

Unterschiede zu Standard-Kabeln: USB-Kabel Stecker A auf Buchse A

Ein häufig verwechseltes Kabelformat ist das USB-Kabel Stecker A auf Buchse A — also nicht zwei Stecker, sondern ein Stecker an einem Ende und eine Buchse am anderen. Dies ist eine USB-Verlängerung.

Funktion und Aufbau der Verlängerung

Die Verlängerung fügt lediglich mehr Kabellänge zwischen einen bestehenden USB-Host-Port und ein USB-Gerät ein. Intern sind die Signalleitungen 1:1 durchverbunden; die Buchse am Ende nimmt den Stecker des eigentlichen Geräts auf. Das USB-Protokoll sieht diese Verbindung als transparenten Leitungsabschnitt — solange die elektrischen Parameter eingehalten werden.

Allerdings schreibt der USB-2.0-Standard eine maximale Kabellänge von 5 Metern vor, der USB-3.0-Standard sogar nur etwa 3 Meter für passive Kabel (aufgrund der höheren Anforderungen an Signalintegrität bei 5 Gbit/s). Längere passive Verlängerungen riskieren Signaldegradation, erhöhte Fehlerraten und Spannungsabfall auf VBUS.

Abgrenzung zum A-auf-A Kabel

Das USB-A auf USB-A Kabel (zwei Stecker) und die USB-Verlängerung (Stecker auf Buchse) sehen im Regal ähnlich aus, haben aber völlig unterschiedliche Einsatzzwecke und Auswirkungen. Die Verlängerung ist ein legitimes, häufig verwendetes Zubehör. Das A-auf-A-Kabel mit zwei Steckern ist für spezifische Szenarien mit definierter Geräterolle gebaut — nicht für den allgemeinen Gebrauch zwischen zwei Hosts.

Ein weiterer Unterschied: Verlängerungskabel gibt es problemlos in USB 3.0 und 3.1 Gen 2 (10 Gbit/s), weil die Anwendung klar definiert ist. Beim A-auf-A-Kabel ist USB 2.0 die praktisch ausschließlich anzutreffende Version — die Anwendungsszenarien, für die es existiert, benötigen keine höheren Übertragungsraten.

Kaufberatung: Worauf Sie bei USB 2.0 und 3.0 A-auf-A Verbindungen achten sollten

Wer ein USB-Kabel A auf A tatsächlich für einen der genannten legitimen Anwendungsfälle benötigt, sollte auf folgende Punkte achten:

Version und Spezifikation

Für externe Gehäuse oder proprietäre Peripherie reicht USB 2.0 (480 Mbit/s) in den meisten Fällen aus. Prüfen Sie im Handbuch des Geräts, welche Version gefordert wird. Ein USB 2.0 Kabel mit A-Stecker auf A-Stecker kostet wenig und ist in Längen von 1,8 m bis 3 m einfach zu beschaffen. USB 3.0 A-auf-A-Kabel existieren, sind aber selten, weil die Anwendungsfälle es kaum erfordern.

Kabelqualität und Schirmung

Bei Industrieanwendungen und Messtechnik ist die Schirmung entscheidend. Achten Sie auf Angaben zur Impedanz (90 Ω ± 15 % für USB 2.0 Differenzialleitungen) und auf eine Folienschirmung plus Geflechtschirm bei Kabeln, die in elektromagnetisch gestörten Umgebungen eingesetzt werden. Günstige Kabel ohne Schirmung taugen im Labor nicht.

Aktive Host-to-Host-Kabel gesondert betrachten

Wer Daten zwischen zwei Rechnern übertragen möchte und gezielt nach einem USB-auf-USB-Kabel sucht, findet im Handel sogenannte “USB Link-Kabel” oder “Easy Transfer Cable”. Diese enthalten — wie beschrieben — einen aktiven Bridge-Controller. Erkennungsmerkmale: Das Kabel ist spürbar dicker (wegen der Elektronik im Kabelgehäuse), es wird immer mit Treiber-CD oder Download-Hinweis geliefert, und es kostet typischerweise zwischen 15 und 40 Euro — deutlich mehr als ein passives Kabel für 3 bis 8 Euro.

Passive USB-A-auf-A-Kabel: 3–8 € | Aktive Host-to-Host-Bridge-Kabel: 15–40 € | Maximale passive Kabellänge USB 2.0: 5 m | Maximale passive Kabellänge USB 3.0: ~3 m | VBUS-Spannung: 5 V ± 5 % | Maximalstrom USB 2.0 Standardport: 500 mA

Finger weg von No-Name-Kabeln ohne Herstellerangaben

Für das A-auf-A-Format gilt noch stärker als bei anderen USB-Kabeln: Kaufen Sie nur von Herstellern, die die Spezifikation des Kabels klar angeben — also Versionsnummer (USB 2.0 oder 3.0), maximale Strombelastbarkeit und den Verwendungszweck. Ein Kabel ohne jede Beschriftung ist im Zweifelsfall eines der besonders riskanten passiven Verbindungsstücke, das ohne Aufklärung im Karton landet.

Wer seinen USB-Arbeitsplatz systematisch aufrüsten möchte, findet ergänzende Informationen in den Artikeln zu USB-A zu USB-C Unterschieden sowie zum USB-C Anschluss.
